激光超声波扫描检测系统

这款激光超声波扫描检测系统是采用激光激发超声技术LEA的自动激光超声波无损检测仪器,具有较大的扫描面积,满足各种形状工件和航空材料,金属材料对检测内部缺陷、分层或孔隙无损检测扫描需要。
激光超声波扫描检测系统独特的激光激励超声波（LEA）技术能够以高分辨率对复合材料零件或粘合层进行无接触超声波检测。能够可靠地检测内部缺陷或分层。激光激励超声波LEA技术可以很容易地集成到机器人或扫描系统中。
激光超声波扫描检测系统集成了激光脉冲激发超声波和超声探测器,在灵敏度和分辨率上比肩与当今的标准液耦合超声检测，而不需要水或耦合凝胶。紧凑型激光激励超声波LEA探头是完全光纤耦合的，满足机器人无损检测需要。这套系统还具有对偏移和表面变化的抗击能力,确保了整个检查区域的高信噪比，zui大限度地减少了手动重新测试。

激光超声波扫描检测系统特色
不需要水，不需要耦合凝胶
内部缺陷和分层的亚毫米分辨率
高达2000 mm/s的高速检测
抗错距和角度偏差
可采用单面和直通传动装置
与整体零件和蜂窝夹层结构兼容
激光超声波扫描检测系统规格参数
扫描面积（XY平面）：530mm x 1000mm 或 500mm x 530mm
激发激光频率：100Hz, 400Hz和10000Hz任选
探测器：2MHz带宽集成光学麦克风功能
zui小步进：10微米
Z轴可调高度(手动）：460mm
zui大扫描速度：75mm/s
供电要求：110/230VAC, 50/60Hz
数据采集部分规格
输入通道：1通道
采样速率：50MHZ@14bit
输入电压：+/-7.5V@50欧姆
输出：触发信号用于激发激光器或 热声发射器
软件特色：显示A扫描,B扫描和C扫描(实时）， FFT,频繁分析（F扫描）

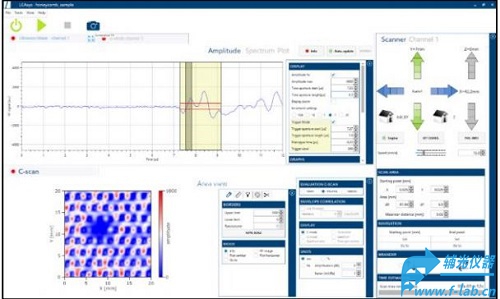

激光超声波扫描检测系统软件界面
