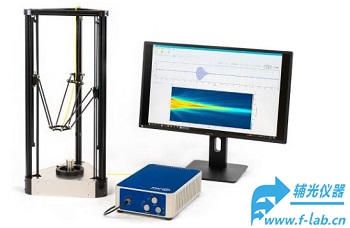

超声波声场测量系统

超声波声场测量系统是为超声场表征设计的超声波声场分析测试仪器,采用微型光学麦克风具有良hao频率响应线性,精确测量空气耦合超声压电换能器等超声发射器的时间信号、频率分布和声压,声场图。
超声波声场测量系统可用于强电磁场测量,传感头中的所有光学元件以及光纤电缆对强电磁场不敏感。因此，由于强电磁场或辐射场的存在，在传统麦克风无法达到的应用中可以录制声音。
超声波声场测量系统测超高声压级,测量极高的声压级（zui高可达180dB SPL）.
超声波声场测量系统测采用无膜光学麦克风传声器是表征时间信号的理想器件,特别探测超声波发射器频谱。得益于全光检测原理和机械运动部件，光学麦克风传感器提供真正的高精度脉冲响应，并提供以帕斯卡为单位的绝对声压级。一个传感器覆盖传感器内的任何声发射器频率范围为10Hz至1MHz。它的检测体积小，可以对复杂的图像进行映射绘图具有高空间分辨率的声场。适用于在空气和其他气体中工作。传感器可以承受超过180dB（相对20微帕）。可选提供不受电磁干扰的非金属版本.

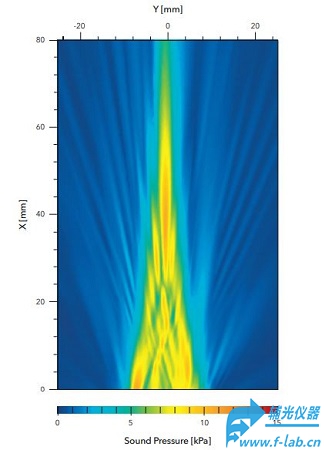

超声波声场测量系统声压场图

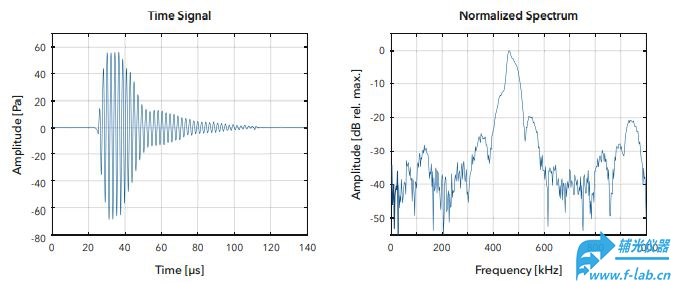

超声波声场测量系统光传声器测量压电发射体的时间信号和归一化谱
超声波声场测量系统规格参数
频率范围：10Hz~1MHz
动态范围：100dB
有效传感面积：0.6mm^2
灵敏度@1KHz: 0.35mV/Pa  (可选10mV/Pa）
自有噪音（BW:1Hz @1KHZ): 1.5mPa  （可选50uPa)
zui大声压（THD<3%,相对20uPa):  176dB (可选146dB)
