推杆式管道摄像机

推杆式管道摄像机Agilios是具有旋转和倾斜云台的push camera管道检查摄像头系统,具有通过弯管能力,可在*恶劣的条件下提供高质量的图像视频,摄像头满足ATEX Zone 1认证。
推杆式管道摄像机可满足DN60到DN300的管道检测,对于大于DN75的管道检测,可集成激光和位置发射器,实现高弯曲度检测.宽视野FOV高达100°角,高弯管能力高达2 x 90° （>=DN75)。采用坚固耐用的设计，*别是不锈钢正面提供*多保护,还集成激光器用于裂纹和直径测量。
推杆式管道摄像机旋转范围为-90°至+122°,可满足所有管道的视频检测需要。
推杆式管道摄像机VC500控制面板,使用控制单元，您可以立即创建符合标准的检查报告，包括倾斜和直径测量。
VisionReport II（APP）可方便您在平板电脑上执行检查和创建简单项目。XR60线圈：在所有情况下都能安全工作，由于重量轻（17kg）检查现场很容易进入。

推杆式管道摄像机*点
CMOS彩色照相机
摄像头内集成旋转和平移机制
水流方向检查环境可向后查看连接管道
强均匀照明，可调LED照明
带集成保险杠的抗冲击照明环
不锈钢制成防刮
可*换摄像头前玻璃（蓝宝石玻璃）
垂直图片（轴向视图）
集成激光测量直径和裂纹宽度
位置变送器的多频（可激活和切换）
高分辨率大视角
聚焦模式

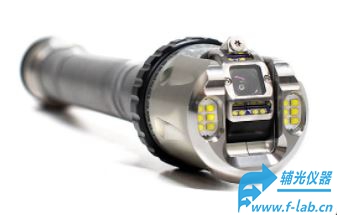

推杆式管道摄像机前端摄像头
推杆式管道摄像机规格参数
摄像头：Pan 和Tilt （DN60起）
FOV视场宽度：100度角
Pan旋转范围：-90度~122度
内置位置发射器：512Hz, 640Hz, 33KHZ
内置激光器：用于裂纹和直径测量
防护能力：不锈钢外壳设计
弯管测量：2x90度(DN75)

工作面积：DN50~DN300
推杆长度：30m或60米
推杆直径：9mm
支架材质：铝
支架尺寸：580x 706x 323mm
重量：14kg (30m), 17kg (60m)
长度计数：有
转轮制动：有
控制盒： 1个模拟视频输出接口，1个RASCon 显示屏（选配），1个AC，1个DC ，1个控制面板和WIFI
供电要求：110~230VAC, 12-24VDC
可*换电池：2个（选配）6900mAH，电池寿命：约3小时/个
工作温度：0~40摄氏度
防护级别：IP55

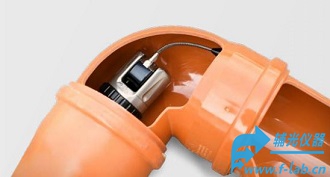

推杆式管道摄像机弯管检测能力展示
