垂直剖面激光雷达

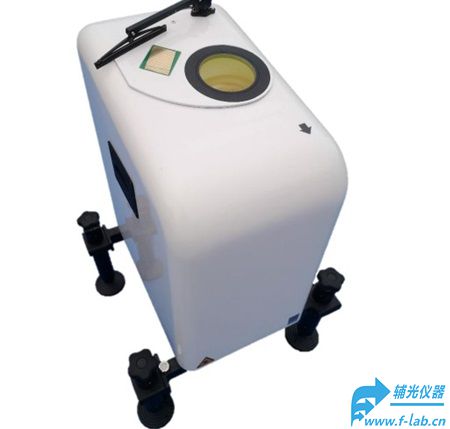

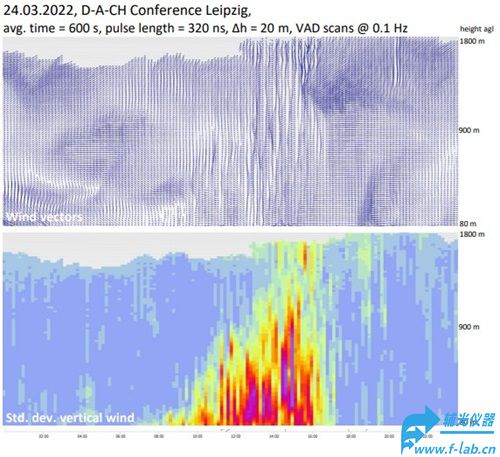

这款垂直剖面激光雷达Ranger BL是一款强大的脉冲激光雷达风剖面仪器,用于在PBL内进行测量，从连续VAD扫描中获得气溶胶分布、3D风矢量和湍流的垂直剖面。
垂直剖面激光雷达仅10°的窄锥角允许在几乎任何场地进行设置，即使是zui小的开放垂直视图扇区。该垂直剖面激光雷达允许对三维风廓线进行在线数据验证和计算。脉冲长度可以在160ns~640 ns内调整，用于低至60 m agl的短距离测量，或者用于高达PBL顶部的长距离测量。根据特殊要求，甚至可以实现明显低于60米的测量。
垂直剖面激光雷达应用
•气象系统和网络
•研究站
•城市和工业场地
•海洋和海上平台
•机场
•偏远地区的气候研究
•空气质量研究
•陆风/海风演变
•特技飞行风模式的观测
•低空喷气识别
•风切变检测

垂直剖面激光雷达规格参数
激光波长：1545nm，激光等级1M（眼睛安全）
测量高度范围*：60-2500米
zui大测量高度数：可调
高度分辨率：可调，通常为20-50米
风速范围：0…60 m/s
风向范围：0…360°
垂直风的标准偏差范围：0.02…3 m/s
风速精度*：0.2 m/s或风速>10 m/s时的2%
风向精度*：风速>5 m/s时为3°
垂直风标准偏差的精度*：0.1 m/s或5%
平均时间风廓线：可调，通常为1-30分钟
数据输出和控制：以太网、Web GUI
内置内存：32 GB
位置：GPS
选项：记录双轴倾斜传感器
环境条件（标准）-30°C…+45°C，5…100%
功耗激光雷达：24 VDC，100 W激光雷达/额外140 W用于温度控制
重量：约50 kg
外壳尺寸（高x宽x深）：620 mm x 530 mm x 340 mm（包括4个高度可调支架：840 mm x 540 mm x 580 mm）
*观测到的高度可用性和测量中的不确定性取决于参数设置和大气条件。
