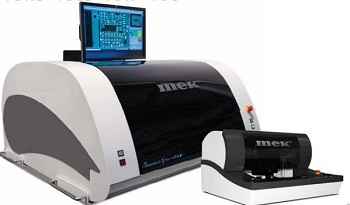

台式自动光学检查系统

台式自动光学检查系统AOI是桌面型PCB自动光学检查仪器,适合对PCB板自动光学检查,替代手动PCB检查方式。
台式自动光学检查系统具有可靠的焊点弯月面和焊盘表面分析（至发现弯月面和糊状印刷缺陷）为止,检查焊点时,不受附近高组件的阴影影响,*容易发现缺陷，包括电镀电路板金或铜上的印刷缺陷.在zui短时间内实现缺陷检测和错误拒绝水平之间zui佳平衡。
台式自动光学检查系统检查的内容：
电子组件：SMT和THT（缺失、类型、极性、偏移、文字、颜色等）
                  锡膏和CIP（锡膏中的成分；预回流）
                  焊接：回流焊后、波后、选择性、手动
台式自动光学检查系统特点
自动光学检查PCB组件
灵活分类和报告
可检查中大型PCB
多色3个角度照明，同轴光源
直接轴上光源照明DOAL技术
低噪音大尺寸CCD，24bit彩色相机成像
系统成像，光谱分析
台式自动光学检查系统AOI规格参数

型号	PowerSpector FDAz 350	PowerSpector FDAz 520	PowerSpector FDAz 650	PowerSpector FDAz 800
zui大PCB尺寸	350x250mm	520x460mm	650x550mm	800x550mm
类型	off-Line	off-Line	off-Line	off-Line
相机移动	X方向	X+Y方向	X+Y方向	X+Y方向
PCB移动	Y方向	不可移动	不可移动	不可移动
PCB固定	直接加载	直接加载	手动抽屉 可选电动	手动抽屉 可选电动
器件的检查	固定存在、极性、偏移、正确性、焊接
印刷/粘贴检查	偏移、涂抹、桥接、均匀性
图像处理	合成成像、光谱分析、灰度极限
相机视场/分辨率	36x20mm/18.75µm or 19.2x10.8mm/10µm
