水冷抽气高温计

这款水冷抽气高温计采用水冷抽气式高温计探头和316不锈钢注入器,配备R型热电偶zui高测温1500°C,配备N型热电偶zui大高测温1250°C,广泛用于高温气体温度测量。
水冷抽气高温计组成如下
1） 1件抽气式高温计，带316不锈钢注射器。
2） 2件R型铂热电偶。
3） 温度仪表和R型热电偶的校准证书。
4） 不包括或不需要用于安装外部陶瓷防护罩的水泥“枪胶”。
5） 3套陶瓷护盾。
6） 抽气式高温计说明书（英文）。
7） 塑料袋中的配件，增压空气供应软管。
8） 3-5米补偿电缆类型N。
9） 3个N型热电偶。
10） 所需的典型工具。

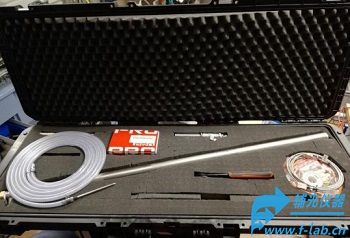

图1：水冷抽气高温计带有旅行箱,316不锈钢注入器,校准的温度计，R型热电偶（zui高1500°C），N型热电偶（zui大1250°C，使用1300°C时寿命缩短），陶瓷防护罩和工具。

图2：在直径为3mm的陶瓷管中保护的铂型R热电偶从后端插入4毫米孔（注意：陶瓷易碎，即不要弯曲或撞击任何东西）。推动热电偶向前移动直到尖端位于水冷式探头前方约14-16cm处。通过插入热电偶的管道会有一点漏气,以防止灰尘粘在探头的水冷部分。

图3：安装陶瓷防辐射罩1和后，zui后再安装陶瓷罩3。使用3/4螺纹的辐射屏蔽。不要用力安装零件。可以用钳子拆卸陶瓷罩3。使用后的防辐射罩（仅使用由于陶瓷在使用后变得易碎,不锈钢底座上的作用力）。

图4：如图所示，注入器安装在水冷式吸气高温计上。调整喷嘴位置喷射器以获得zui大气体流量（用手指在陶瓷尖端进行测试）。
