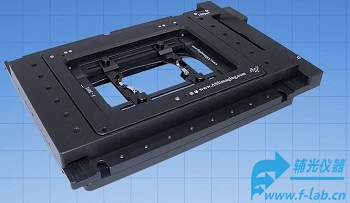

XYZ显微镜自动载物台是专业为高精度显微镜载片定位位移设计三轴电动载物台或XYZ自动载物台,提供高分辨和高重复精度的显微镜工作台位移定位。
XYZ显微镜自动载物台的XY轴采用高分辨旋转编码器进行定位反馈,通过闭环直流伺服电机实现精确控制而实现,通过对工作台的闭环控制,就不存在载物台位移信息丢失的可能性。
XYZ显微镜自动载物台采用交叉滚筒载玻片、高精度丝杆、零间隙微型齿轮直流伺服马达,运动平稳准确。
XYZ显微镜自动载物台的顶板可接受标准的K尺寸载玻片样品架insert,可用于任何样品和载玻片、培养皿、多孔板等。
XYZ显微镜自动载物台Z轴的载玻片样品台移动通过一个150微米压电元件提供纳米精度定位(300μm和500μm范围也可用)。在Z平面上移动样品,可以消除扭曲的导线或所需的间隔。
XYZ显微镜自动载物台采用微处理器控制的M-2000控制单元提供RS-232和USB接口与主机通信,高精度控制XYZ轴。
XYZ显微镜自动载物台特点
顶部可以方便地安置
微操作器的任何一边;
XY和Z轴的闭环直流控制用于精准定位和高重复性聚焦;
动态速度范围广,梯形运动轮廓可以调;
平滑可调式双量程摇杆控制;
背光液晶显示器显示XY和Z坐标;
“0”和“Home”按钮用于简单的独立操作;坚实的人体工程学桌面控制单元尺寸是6”D x 9”W x 3”H (9 x 23 x 16.5 cm)。机架安装控制器与独立操纵杆也可用;
在大多数情况下,行程范围将扫描整个井板;使用许多软件包的可靠操作。
XYZ显微镜自动载物台配置技术参数
XY轴行程范围 |
120 mm x 110 mm |
XY轴分辨率(编码器步进) |
0.088 μm |
XY 轴丝杆精确度 |
0.25 μ/mm |
XY轴重复精度RMS |
< 0.7 μm |
XY轴zui大速度 |
7 mm/sec |
注明:在外部输入模式下,使用一个*高的
bit DAC将会增加分辨率。例如一个010模拟电压来自于DAC的结果如下:
PZ-2150 |
|
外部模拟电压输入 |
步进 |
分辨率 |
16 Bit DAC |
65536 |
2.2 nm |
17 Bit DAC |
131075 |
1.1 nm |
18 Bit DAC |
262144 |
0.55nm |
XYZ显微镜自动载物台可选配件
1.XY轴线性编码器用于高精度定位,线性编码器分辨率是10纳米,比例尺精度为0.3纳米每10毫米,3纳米每100毫米。样品的定位分辨率<50纳米;
2.自动聚焦(需要NTSC或者PAI组合视频信号);
3.ASI证明的Z轴驱动线也可以添加到显微镜的精细聚焦轴上,以提供在显微镜整个行程范围内分辨率为50纳米的Z轴定位。压电单元然后可以用于快速和准确的Z轴定位到旅行范围内的任何点;
4.当使用标准的旋转编码器时候,其他的丝杆螺距可用于*快的XY转换,或*精确的定位。
XYZ显微镜自动载物台参数
技术参数 |
PZ-2150 |
PZ-2300 |
PZ-2500 |
压电行程范围(+/- 5%) |
150 μm |
300 μm |
500 μm |
压电zui小移动/分辨率 |
2.2 nm |
4.5 nm |
7.6 nm |
全部行程范围zui大负载 |
2Kg |
1Kg |
1Kg |
瞬时反应时间 |
11 – 15 ms |
|
外部模拟输入(BNC) |
0 to 10 Volts |
|
zui大输入频率 |
20 Hz |
|
zui大连续输出流 |
13 mA |
|
注明:负载为600克,在30%行程范围内移动所需时间为10%-90%。
XYZ显微镜自动载物台适合显微镜品牌型号
Leica徕卡/莱卡 DMI3000, DMI4000, DMI5000, DMI6000, DMIRB, DMIRBE, DMIRE, DMIRE2
Nikon尼康– Diaphot Eclipse TE2000, Eclipse Ti
Olympus奥林匹斯BX50WI, BX51WI, BX61WI, IX70, IX71, IX81
Zeiss蔡司Axiovert 200, Axio Observer
